一个木托盘到底能打包几个牵引座

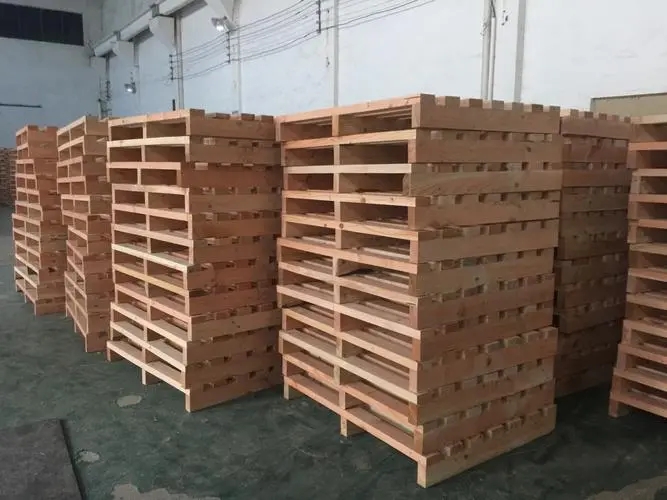

　　说到牵引座的打包材料我想大家想到的是木托盘，准确的称呼为木质平托盘。这个托盘看似简单，但感觉也很复杂的。长沙木托盘用的木材种类比较多，但基本属于松木，有马尾松、南方松、赤松、花旗松、樟子松、油松和辐射松等，这些一般都属于松科松属乔木。另外也有用到铁杉和云杉，也属于松科，但分别属于铁杉属和云杉属。

　　一般木托盘的含水率不应高于20%。有时候需要进行熏蒸或热处理进行除虫害。

　　以上是木托盘的基本常识，当然，关于木托盘的质量要求也有很多，木托盘的公差要求，加工要求，钉接和布钉要求，甚至木托盘的额定载荷为1000kg,抗弯试验、叉举试验、垫块或纵梁抗压试验、堆码试验、底铺板抗弯试验、角跌落试验等各项性能要求都不是我们今天的研究的，这都是有专人研究过并制定了相应的标准了。

　　今天我们来研究一个托盘到底能承载几个牵引座。

　　1200mm×1000mm川字式托盘构件尺寸及公差

　　上图是标准的川字式托盘的尺寸，我们根据这个进行三维模型建模。

　　然后，我们将牵引座装配到模型，分别按三种形式进行安放。

　　因为我们只是大概研究托盘的受力情况，所以没有在专业的CAE有限元软件中进行分析，同时也便于承载面的划分，就在CAD自带的仿真功能模块下进行简单的计算研究，如下红色区域为正反装时托盘的受力区域。

　　假设托盘的木质都为顺纹，各向同性，密度0.6g/cm3，泊松比0.4，弹性模量12Gpa。

　　10个牵引座总重为额定载荷1000kg即1吨。对托盘底部进行固定，然后对牵引座面板和支座与托盘相接触区域进行加载。

　　分别使用自动划分和对网格进行控制，然后得到下列表格的数据。

　　分别对网格大小进行控制，当网格为20多万时，计算比较耗时，而且网格算比较密了。

　　同时位移也没有什么大的变化了。

　　我们再来看木材的许用强度，木材的许用强度等于试验强度除以安，全系数，抗弯强度及抗拉强度的安，全系数为6.5，抗压强度的安，全系数为5.5。

　　也就是说，当网格划分为5万多时，其应力接近它的抗拉强度了。所以，当在额定载荷1000kg时，木托盘的应力接近它的抗拉强度。那我们就以这个为基准再来算其它的，因为10台牵引座不可能刚好1000kg，一般肯定要大于这个重量。依次递加牵引座的总重，然后计算得到结果。
